四、高粘度流体流量测量仪表的选型

1、容积式流量计

（1）椭圆齿轮流量计

洁净的、粘度较高的液体，要求较准确的流量测量，当量程比小于10∶1时，可采用椭圆齿轮流量计。

椭圆齿轮流量计应安装在水平管道上，并使指示刻度盘面处于垂直平面内；应设上、下游切断阀和旁路阀。上游应设过滤器。

对微流量，可选用微型椭圆齿轮流量计。

当测量各种易气化介质时，应增设消气器。

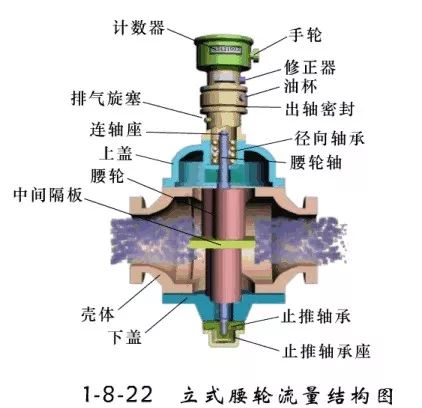

（2）腰轮流量计

洁净的气体或液体，特别是有润滑性的油品，精 确度要求较高的流量测量，可选腰轮流量计。

流量计应水平安装，设置旁通管路，进口端装过滤器。

（3）刮板流量计

连续测量封闭管道中的液体流量，特别是各种油品的精 确计量，可选用刮板流量计。

刮板流量计的安装，应使流体充满管道，并应水平安装，使计数器的数字处于垂直的方向上。

当测量各种油品并要求精 确计量时，应增设消气器。

2、靶式流量计

粘度较高，含少量固体颗粒的液体流量测量，当要求精 确度不高于1.5级，量程比不大于3∶1时，可采用靶式流量计。

靶式流量计一般安装在水平管道上。前直管段长度为15～40D，后直管段长度为5D。

五、大管径流量测量仪表的选型

当管径大时，压损对能耗有显着影响。常规流量计价格贵，当压损大时，可根据情况选用笛形均速管、插入式涡街、插入式涡轮、电磁流量计、文丘里管、超声波流量计。

笛形均速管流量计

洁净气体、蒸汽、粘度小于0.3Pa·s的洁净液体的流量测量，当要求压力损失较小时，可选用笛形均速管流量计。

笛形均速管安装在水平管道上，直管段长度：上游不少于6～24D，下游不少于3～4D。

六、新型流量测量仪表的选型

1、超声波流量计

凡能导声的流体均可选用超声波流量计，除一般介质外，对强腐蚀性、非导电、易燃易爆、放射性等恶劣条件下工作的介质，当无法采用接触式测量时，可采用超声波流量计。

2、质量流量计

需直接精 确测量液体、高密度气体和浆体的质量流量时，可选用质量流量计。

质量流量计可以不受流体温度、压力、密度或粘度变化的影响而提供精 确可靠的质量流量数据。

质量流量计可在任何方向安装，不需直管段。

七、粉粒及块状固体流量测量仪表的选型

1、冲量式流量计

自由落下的粉粒及块状固体流量测量，当要求封闭传送物料时，宜选用冲量式流量计；冲量流量计适用于任意粒度的各种散料，且在尘埃较多的情况下也能准确计量，但散料的料重不得大于预定冲料板重量的5％。

冲量式流量计的安装，要求物料须保证自由落下，不得有外加力作用于被测物体上。冲板安装角度、进料口与冲板间角度及高度有要求，并与量程选择有关，选用前应进行计算。

2、电子皮带称

用于皮带输送的固体流量测量，安装在符合标准性能的皮带输送机上。其称框安装要求严格，称框在皮带上的位置与落料口的距离对测量精度都有影响，应选择好安装位置。

3、轨道衡

铁路货车的连续自动称量宜选择动态轨道衡。
