化工企业仪表知识汇总（三）

如何进行水处理？

衡美水处理为您介绍一项水处理专业知识——化工企业仪表知识汇总。

2、面积式流量计

当要求精度不高于1.5级，量程比不大于10∶1时，可选用转子流量计。

（1）玻璃转子流量计

中小流量、微小流量，压力小于1MPa，温度低于100℃的洁净透明、无燃烧和爆炸危险且对玻璃无腐蚀无粘附的流体流量的就地指示，可采用玻璃转子流量计。

（2）金属管转子流量计

A、普通型金属管转子流量计

对易汽化、易凝结、有毒、易燃、易爆不含磁性物质、纤维和磨损物质，以及对不锈钢（1Crl8Ni9Ti）无腐蚀性的流体中小流量测量，当需就地指示或远传信号时，可选用普通型金属管转子流量计。

B、特殊型金属管转子流量计

a、带夹套的金属管转子流量计

当被测介质易结晶或汽化或高粘度时，可选用带夹套金属管转子流量计。在夹套中通以加热或冷却介质。

b、防腐型金属管转子流量计

对有腐蚀性介质流量测量，可采用防腐型金属管转子流量计。

（3）转子流量计

要求垂直安装，倾斜度不大于5°。流体应自下而上，安装位置应振动较小，易于观察和维护，应设上、下游切断阀和旁路阀。对脏污介质，须在流量计的进口处加装过滤器。

3、速度式流量计

（1）靶式流量计

粘度较高，含少量固体颗粒的液体流量测量，当要求精 确度不高于1.5级，量程比不大于3∶1时，可采用靶式流量计。

靶式流量计一般安装在水平管道上。前直管段长度为15～40D，后直管段长度为5D。

（2）涡轮流量计

洁净的气体及运动粘度不大于5×10-6m2／s的洁净液体的流量测量，当要求较精 确计量，量程比不大于10∶1时，可采用涡轮流量计。

涡轮流量计应安装在水平管道上，使液体充满整个管道，并设上、下游截止阀和旁路阀，以及在上游设过滤器，下游设排放阀。

直管段长度：上游不少于20D，下游不少于5D。

（3）旋涡流量计（卡门涡街流量计或涡街流量计）

洁净气体、蒸汽和液体的大中流量测量，可选用旋涡流量计。低速流体及粘度大于20×10-3pa·s液体的测量，不宜选用旋涡流量计。选用时应对管道流速进行验算。

该流量计具有压力损失较小、安装方便的特点。

对直管段要求：上游为15～40D（视配管情况而定）；上游加整流器时，上游不小于10D；下游至少为5D。

（4）水表

就地累积水的流量，当量程比要求小于30∶1时，可采用水表。

水表安装于水平管道上，并要求直管段长度为：上游不少于8D，下游不少于5D。

三、腐蚀、导电或带固体微粒流量测量仪表的选型

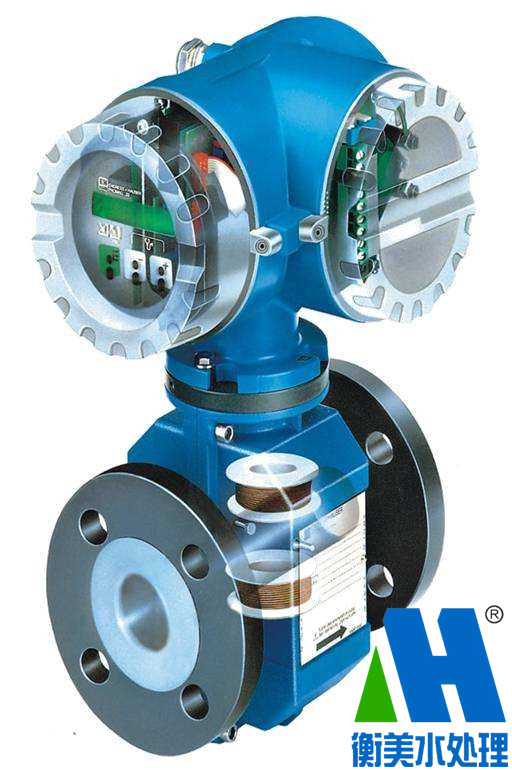

电磁流量计

用于电导率大于10μS／cm的液体或均匀的液固两相介质流量测量。具有良好的耐腐蚀性和耐磨性，无压力损失。可测量各种强酸、强碱、盐、氨水、泥浆、矿浆、纸浆等介质。

安装方向可以垂直、水平，也可倾斜，垂直安装时，液体须自下而上。对液固两相介质，建议垂直安装。

当安装在水平管道上时，应使液体充满管段，并应使变送器的电级处于同一水平面上；直管段长度，上游不少于5～10D，下游不小于3～5D或无要求（厂家不同，要求不同）。

变送器不应设置在磁场强度大于398A／m的场所。
